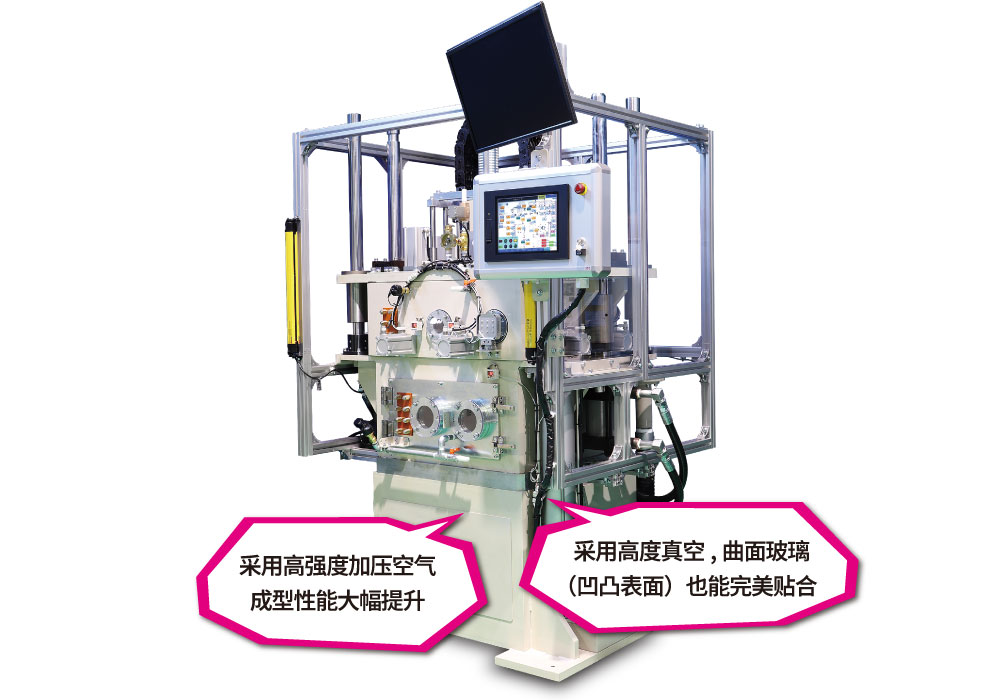

高真空!高气压!TOM成型机 NGF-0203-PW
-
1.通过高真空(低于25Pa),解决形成气泡的问题
-
2.通过高压气体(0.5MPa),不易成型的薄膜也可以使之延展成型
-
3.使用上部和侧部台面,可以进行顶部或侧面的塞子辅助成形
-
4.通过上下加热器加热,可以成型加热温度较高的材料
-
5.在下部加热器安装了辐射温度计,可以测量薄膜下表面的温度

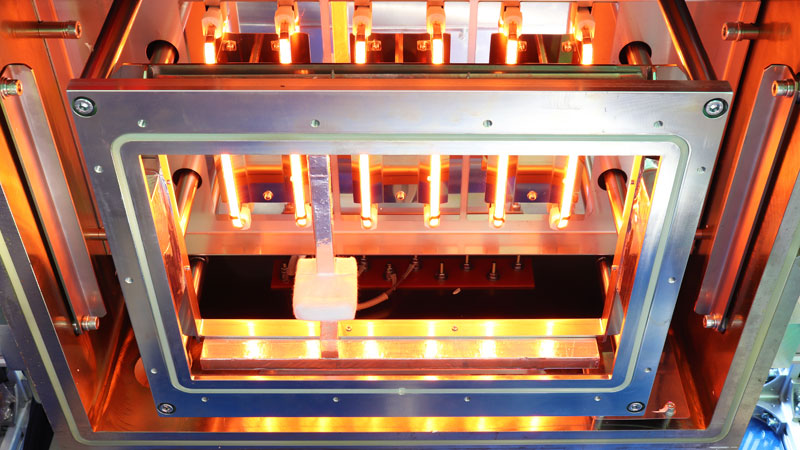

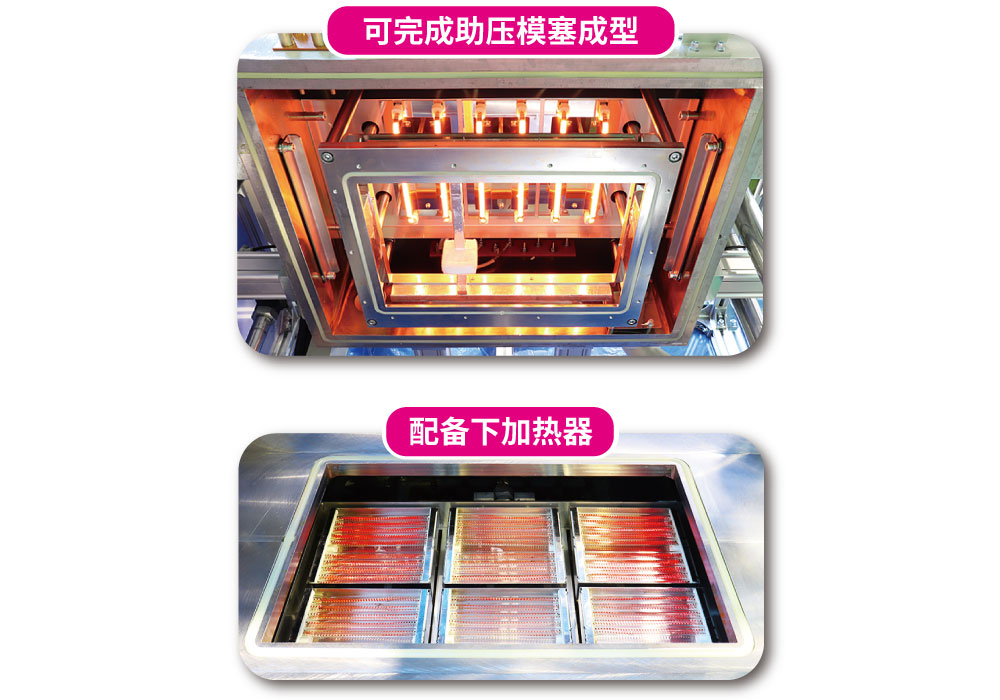

可完成助压模塞成型

使用上部和侧部台面,可以进行从上方或侧面的塞子辅助成型。与传统机器相比,可以更有效地抑制薄膜起皱,并减少薄膜的伸展,从而实现更少的卷曲。

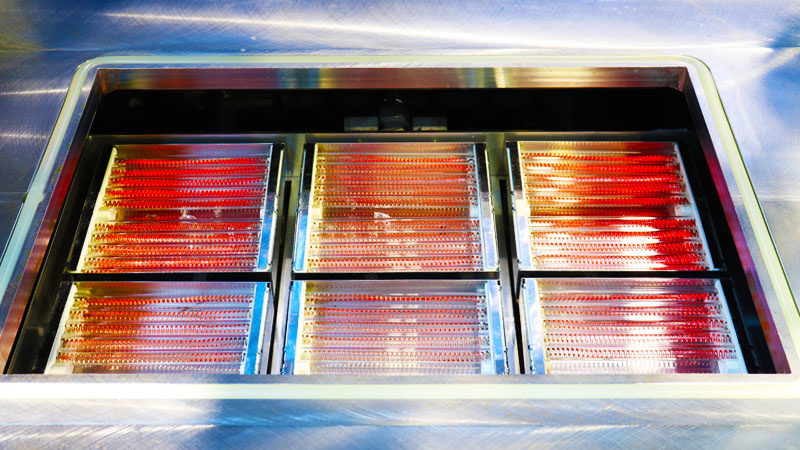

配备下加热器

传统机器只能通过上部加热器进行单面加热,此机器通过上下加热器的同时加热,即使是需要较高加热温度的成型材料也可以进行成型处理。此外,还可以缩短薄膜的加热时间。
规格
・最大加工尺寸 | 250mm x 370mm |
---|---|
・最大使用薄膜尺寸 | 297mm x 420mm(A3尺寸) |
・最大产品高度 | 100mm (包括夹具) |
・最大产品重量 | 50kg (包括夹具) |
・最大压缩空气压力 | 0.5MPa |
・用于薄膜加热的下部加热器 | 0.4kW x 6件 = 2.4kW |
・用于薄膜加热的上部加热器 | 0.4kW x 6件 = 2.4kW |
・真空泵 | 7.5kW |
・机械增压器 | 3.0kW |
・液压单元 | 5.5kW |
・温控底座 | 1.4kW |
・总电容量 | 22.2kW (不包括压缩机) |
*其他详细规格,请向本公司咨询。
本规格可能会在性能提升等方面未经通知进行更改。

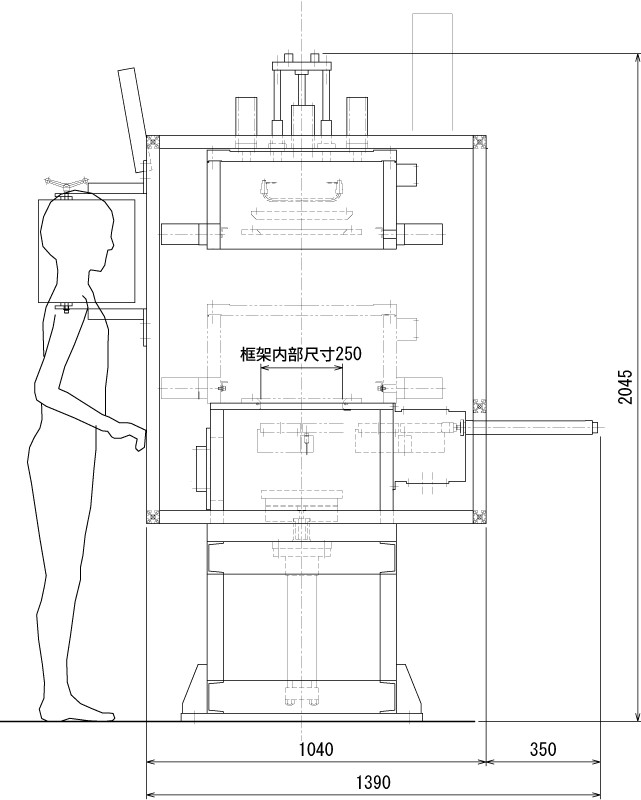

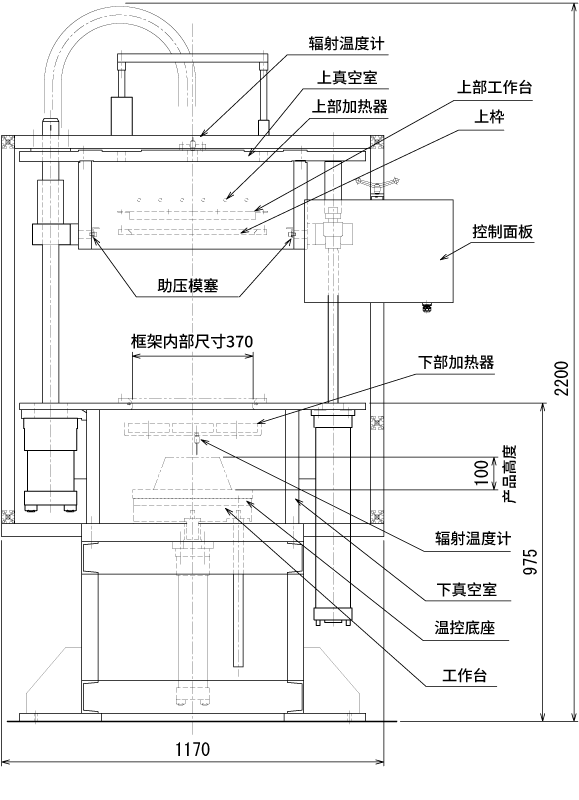

示意图


*本图纸仅为示意图,详细设计中可能会对尺寸和结构进行修改。
您还需要一个地方来安装真空泵、液压编织机等。
这台TOM机是由我们公司安装的设备, 因此我们也能够进行开发、试制和量产(代理加工)。
