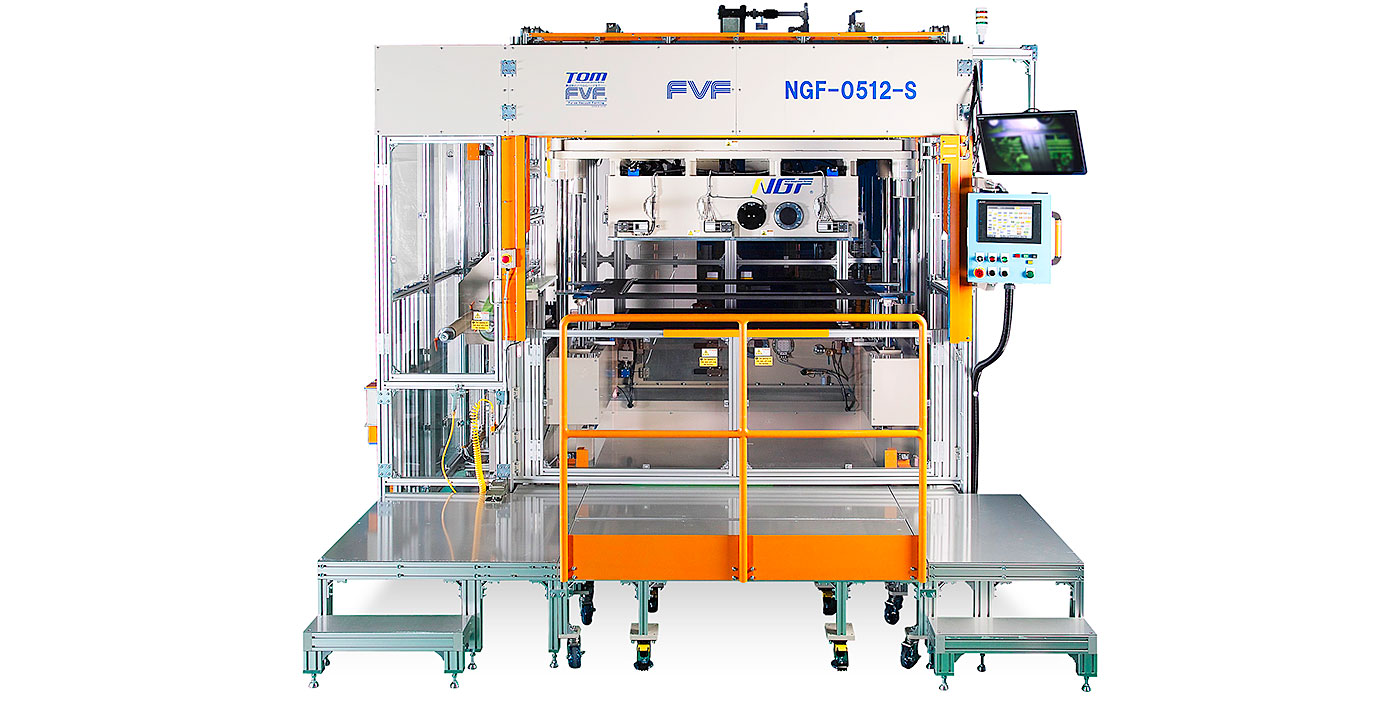

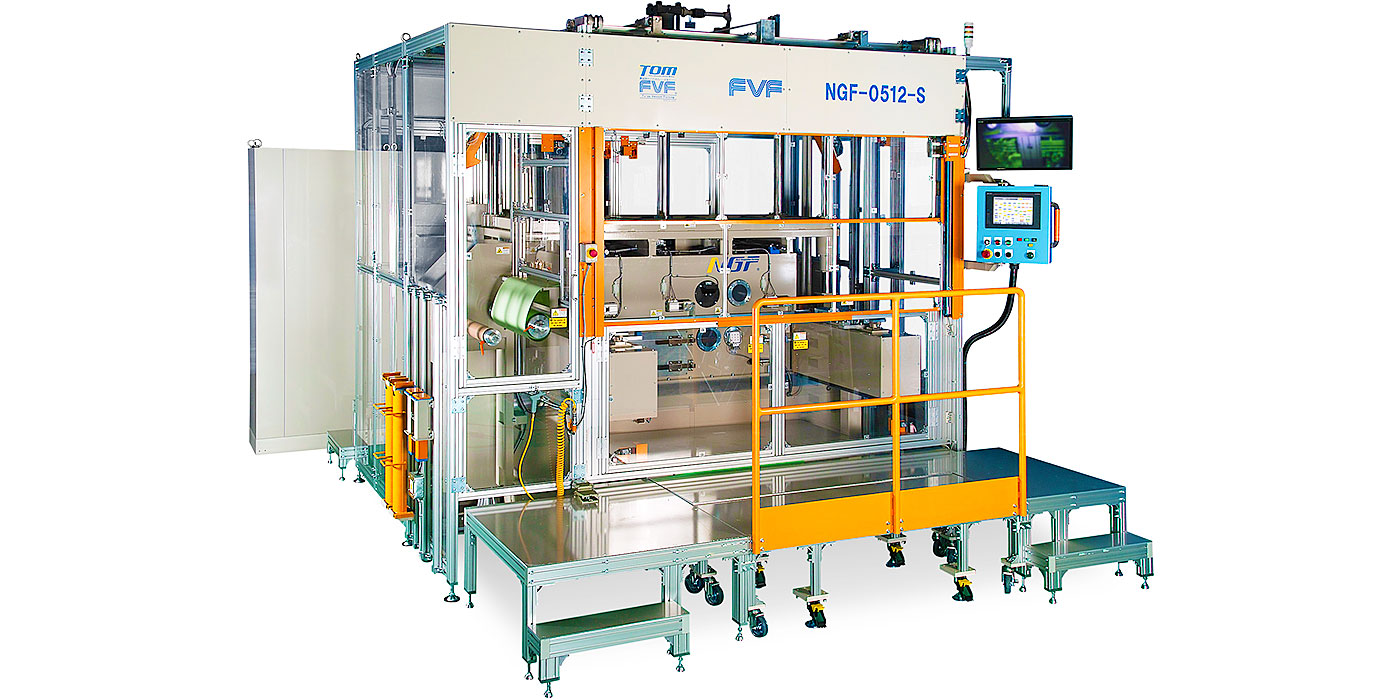

适用于小批量生产和样品生产的中型TOM成型机【NGF-0512-S】
-
1．可实现多个产品同时成型
由于成型阶段的最大内尺寸为550mm x 1250mm，因此如果成型品尺寸较小，则可以同时成型多个产品。 -
2．安装空间缩小至1/2
与传统机器相比更加紧凑。 -
3．总电容量减少15%
与传统机器相比，节能效果显著。 -
4．追溯功能（选配）
可以通过数据记录与分析来追溯原因。 -
5．通过远程维护功能（选配）,大幅提升工作效率
通过远程操作，可以确认PLC和触摸屏的状态，并确定故障原因。 -
6．与旋转式成型机相比价格更为实惠
采用单动式成型,无自动供膜装置，相较于旋转式成型机，价格更为实惠。
TOM成型设备介绍视频
时长：6分23秒 ＊介绍视频包含解说词规格
| ・最大框架内尺寸 | 550mm x 1250mm |
|---|---|
| ・最大使用薄膜尺寸 | 600 x 1300mm ＊如果更换框架，则可以使用小于最大尺寸的薄膜（选配） |
| ・最大产品高度 | 200mm （包括夹具） |
| ・最大产品重量 | 200kg （包括夹具） |
| ・最大压缩空气压力 | 0.196MPa |
| ・薄膜加热器功率 | 0.3kW x 80本＝24.0kW （可调节0～100%输出） |
| ・真空泵 | 7.5kW x 2台 = 15.0kW |
| ・液压单元 | 7.0kW |
| ・总电容量 | 53.8kW （不包括压缩机、模具温控机） |
| ・其他 | ・上部真空箱采用液压驱动 ・下部工作台采用液压驱动 ・加热器采用近红外线加热器 ・配备了薄膜表面温度测量装置 |
＊其他详细规格，请向本公司咨询。
本规格可能会在性能提升等方面未经通知进行更改。

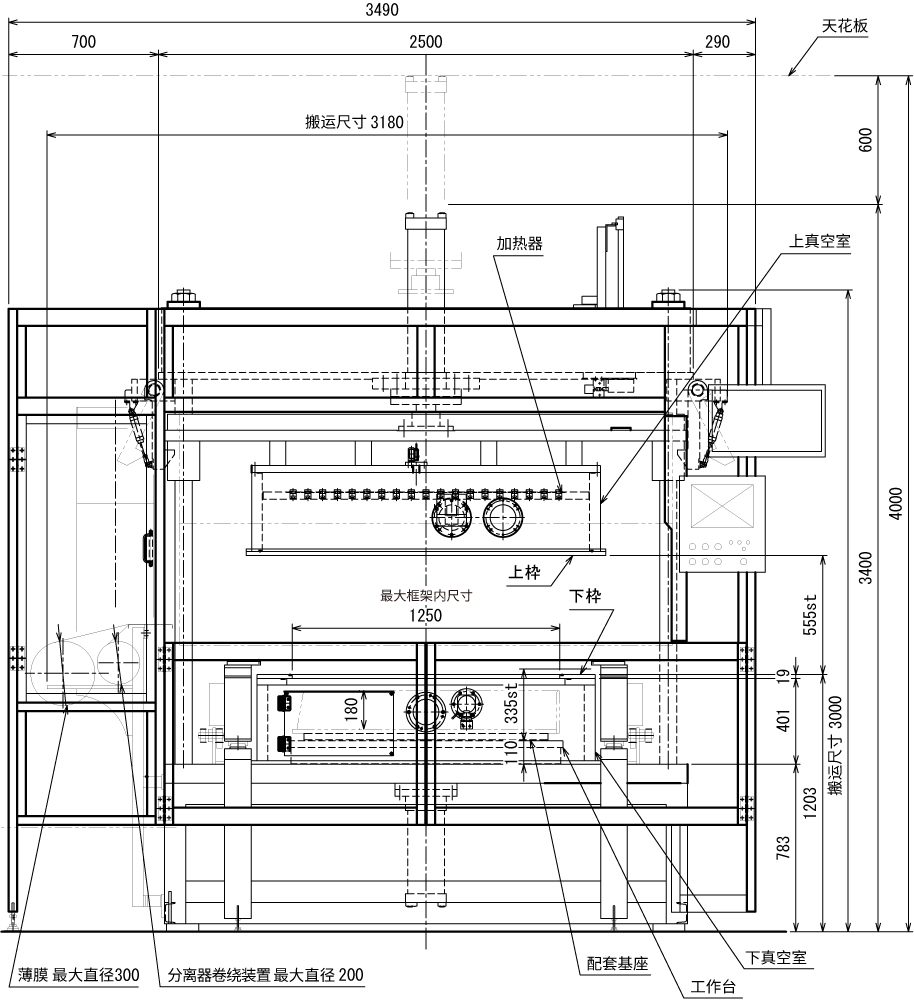

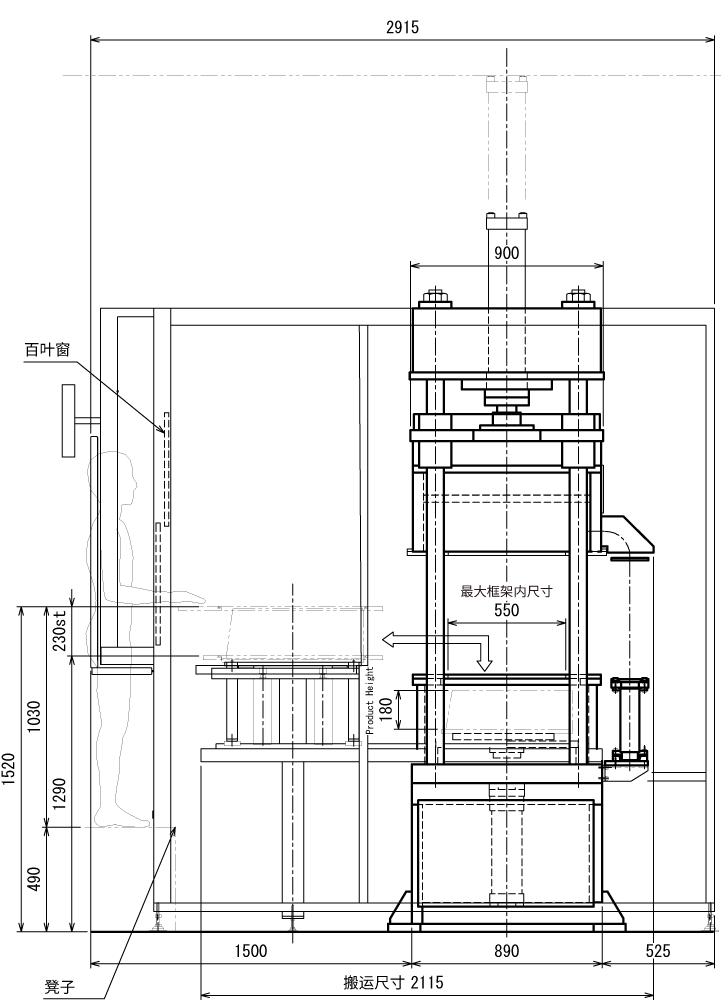

示意图
＊本图纸仅为示意图，详细设计中可能会对尺寸和结构进行修改。
您还需要一个地方来安装真空泵、液压编织机等。
这台TOM机是由我们公司安装的设备， 因此我们也能够进行开发、试制和量产（代理加工）。
