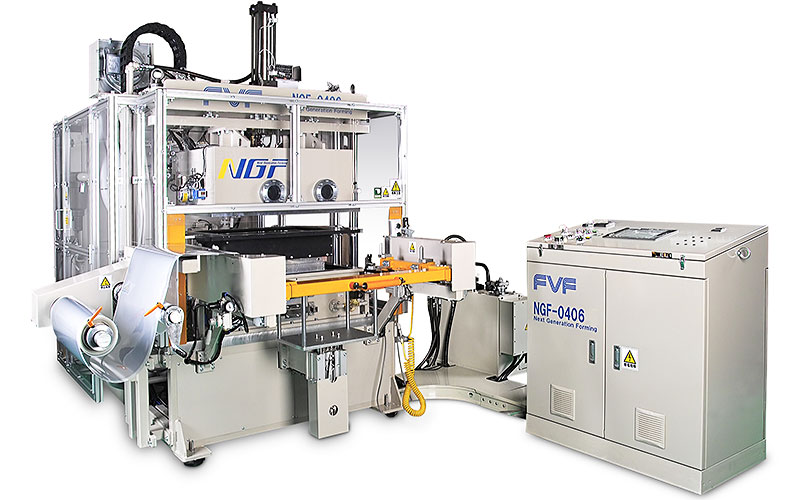

推荐用于薄膜开发和小型产品生产的小型TOM成型机【NGF-0406-S】
-
1．适合薄膜开发的推荐尺寸
最大框架内尺寸为550mm x 1250mm与比A2尺寸稍大一点的尺寸，最大可使用的薄膜尺寸接近B2尺寸。 -
2．紧凑尺寸
适合少量多品种的生产。 -
3．追溯功能（选配）
可以通过数据记录和分析来追溯原因。 -
4．通过远程维护功能（选配）,大幅提升工作效率
通过远程操作，可以确认PLC和触摸屏的状态，并确定故障原因。
规格
| ・最大加工尺寸 | 450mm x 650mm |
|---|---|
| ・最大使用薄膜尺寸 | 500mm x 700mm ＊如果更换框架，则可以使用小于最大尺寸的薄膜（选配） |
| ・最大产品高度 | 85mm （包括夹具） |
| ・最大产品重量 | 30kg （包括夹具） |
| ・最大压缩空气压力 | 0.196MPa |
| ・薄膜加热器功率 | 0.3kW x 21本＝8.1kW |
| ・真空泵 | 5.5kW |
| ・液压单元 | 5.0kW |
| ・总电容量 | 10.9kW （不包括压缩机、模具温控机） |
| ・そ其他 | ・上部真空箱采用液压驱动 ・下部工作台采用液压驱动 ・加热器采用近红外线加热器・配备了薄膜表面温度测量装置 |
＊其他详细规格，请向本公司咨询。
本规格可能会在性能提升等方面未经通知进行更改。

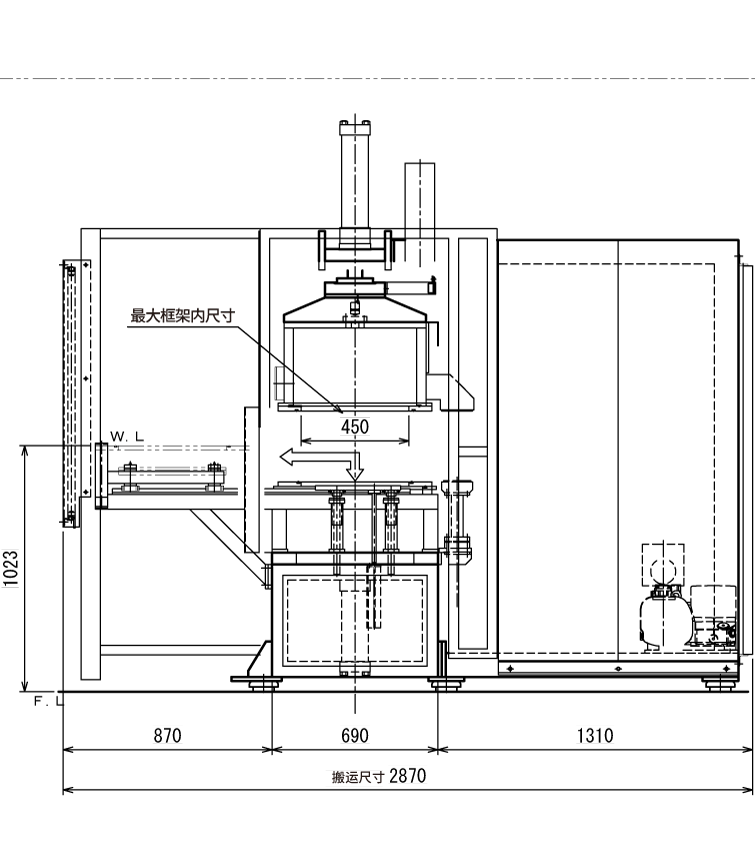

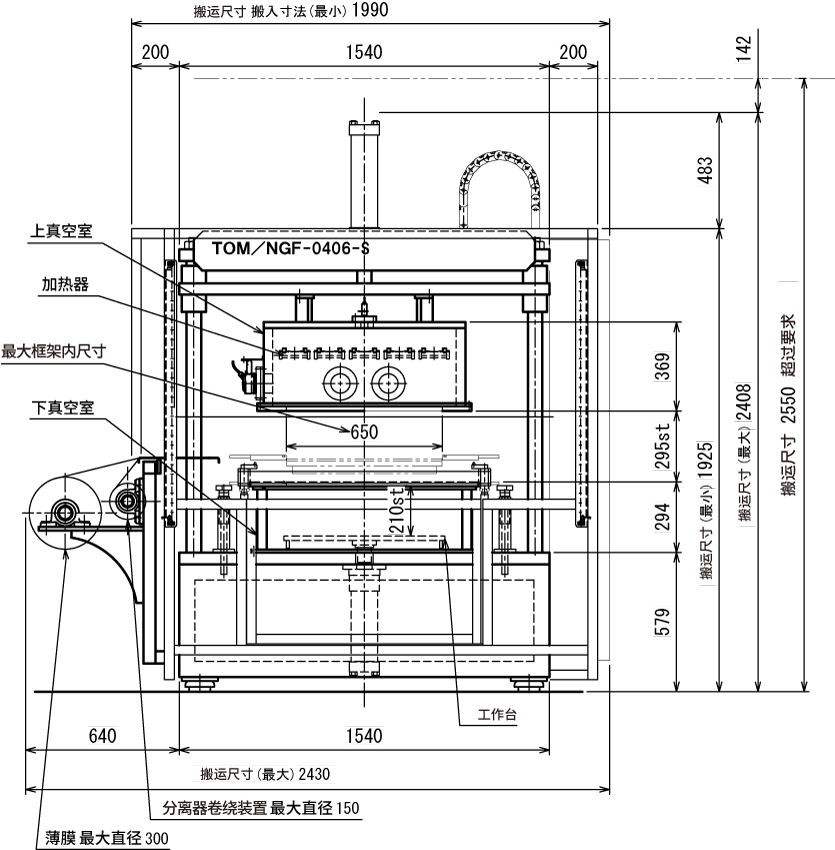

示意图
＊本图纸仅为示意图，详细设计中可能会对尺寸和结构进行修改。
您还需要一个地方来安装真空泵、液压编织机等。
这台TOM机是由我们公司安装的设备， 因此我们也能够进行开发、试制和量产（代理加工）。
