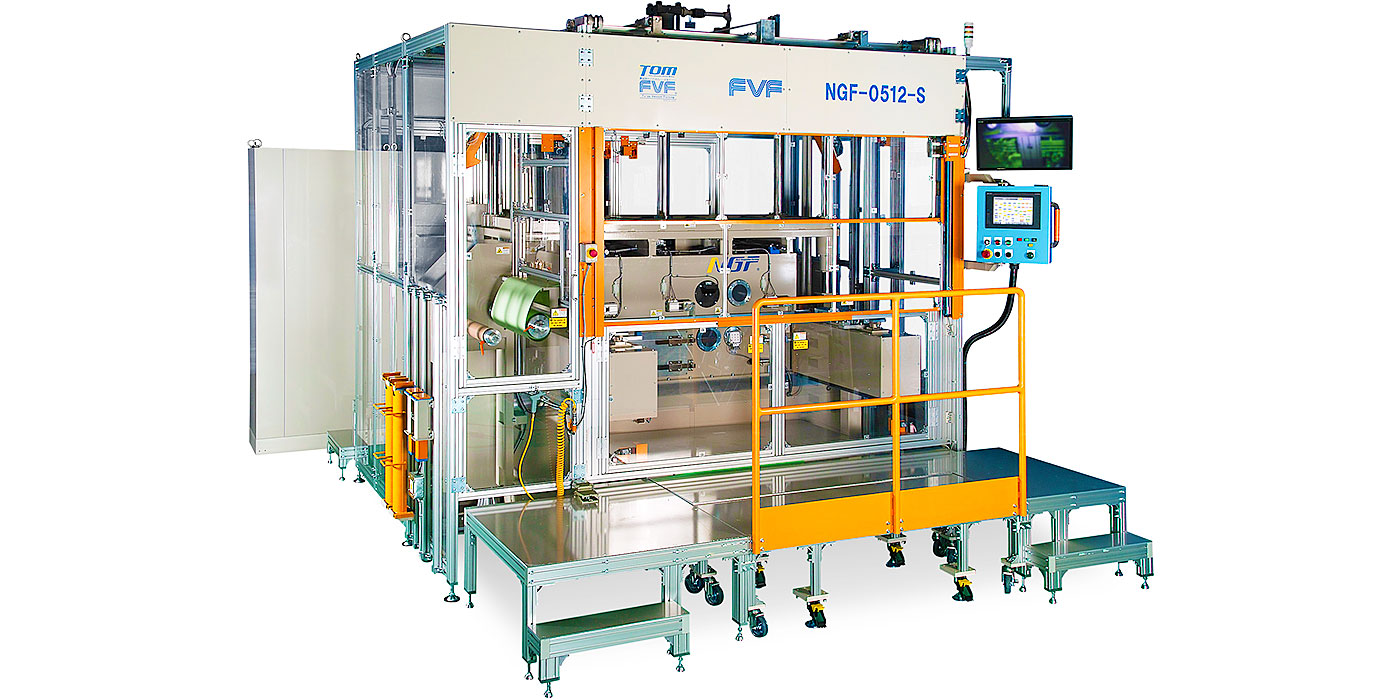

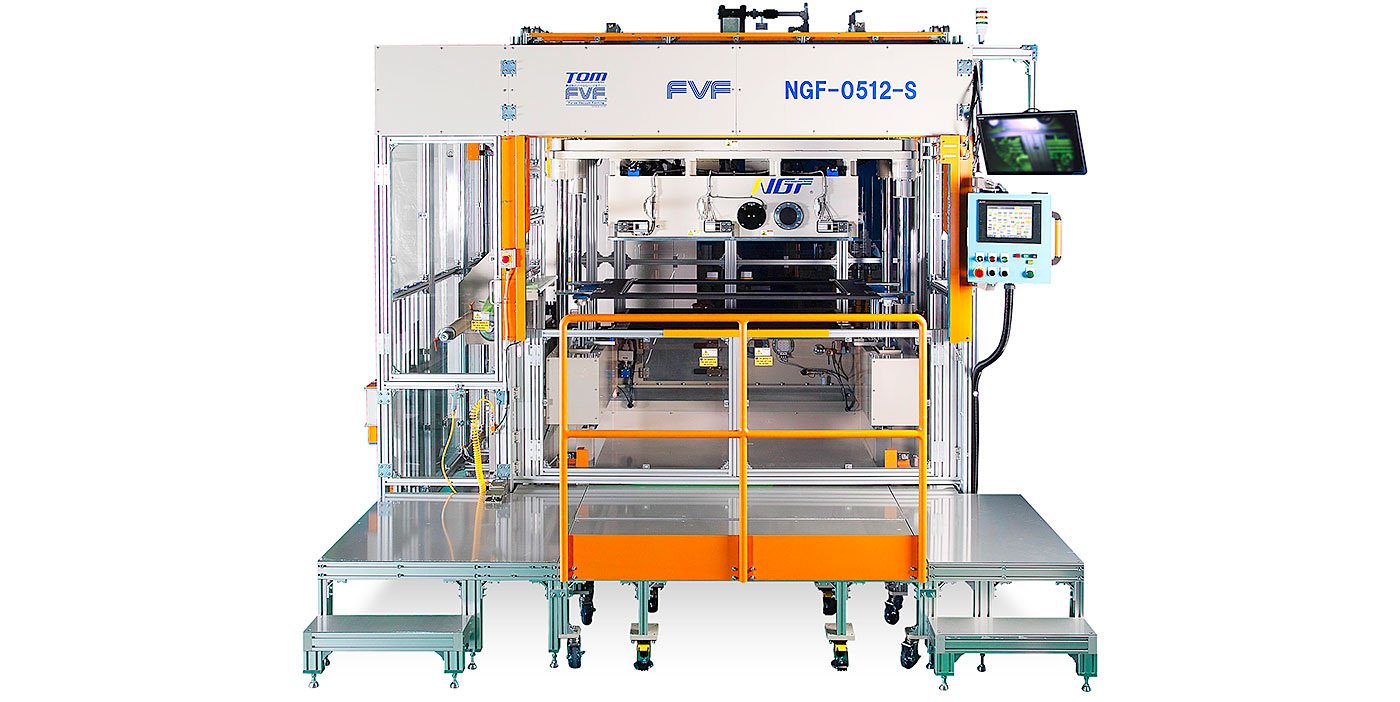

少量生産や試作対応しやすい《中型》TOM成形機 【NGF-0512-S】
-
1．多数個取り成形が可能
成形ステージが最大枠内寸法550x1250mmありますので、成形品のサイズが小さければ複数個の成形が可能です -
2．設置スペースが1/2に縮小
従来機と比較してコンパクトになりました -
3．総電気容量が15％削減
従来機と比較して節電になりました -
4．トレーサビリティ機能（オプション）
データ記録・解析で原因追跡に活用できます -
5．リモートメンテナンス機能（オプション）で作業効率大幅アップ
遠隔操作でPLCやタッチパネルの内部状況を確認し、不具合原因の特定を行います -
6．ロータリ式と比べて価格がリーズナブル
シングル成形タイプ・フィルム自動供給装置レスなどで、ロータリ式と比べて価格が抑えられています
TOM成形設備紹介動画
再生時間：6分23秒 ※ナレーションがあります仕様
| ・最大枠内寸法 | 550 x 1250mm |
|---|---|
| ・最大使用フィルム寸法 | 600 x 1300mm ※枠を交換すれば最大以下のフィルムサイズも使用可能です（オプション） |
| ・最大製品高さ | 200mm （受け治具含む） |
| ・最大製品重量 | 200kg （受け治具含む） |
| ・最大圧空圧力量 | 0.196MPa |
| ・フィルム加熱ヒータ | 0.3kW x 80本＝24.0kW （0～100%出力制御可能） |
| ・真空ポンプ | 7.5kW x 2台 = 15.0kW |
| ・油圧ユニット | 7.0kW |
| ・総電気容量 | 53.8kW （コンプレッサ、金型温調機除く） |
| ・その他 | ・上ボックス油圧シリンダ駆動 ・下テーブル油圧シリンダ駆動 ・加熱ヒータ近赤外線ヒータ ・シート表面温度測定装置付き |
※その他、詳細仕様につきましてはお問い合わせください
本仕様は性能向上などの為に予告なく変更する場合があります

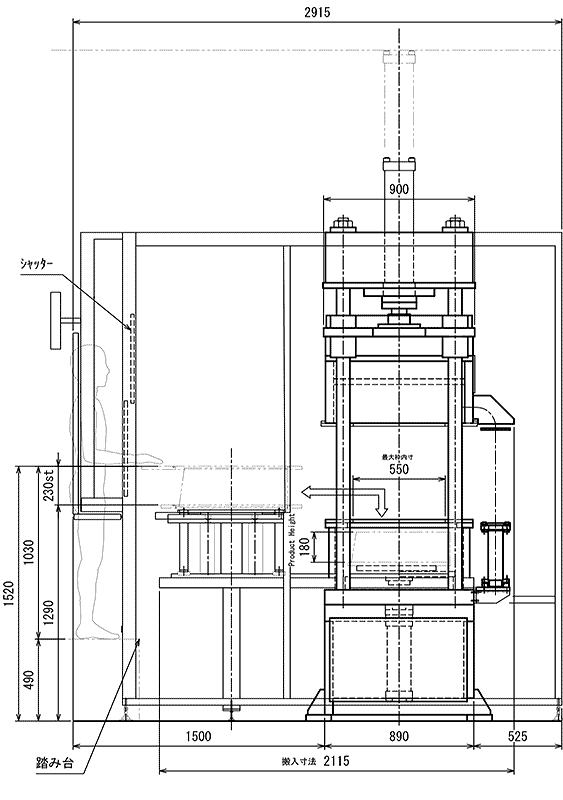

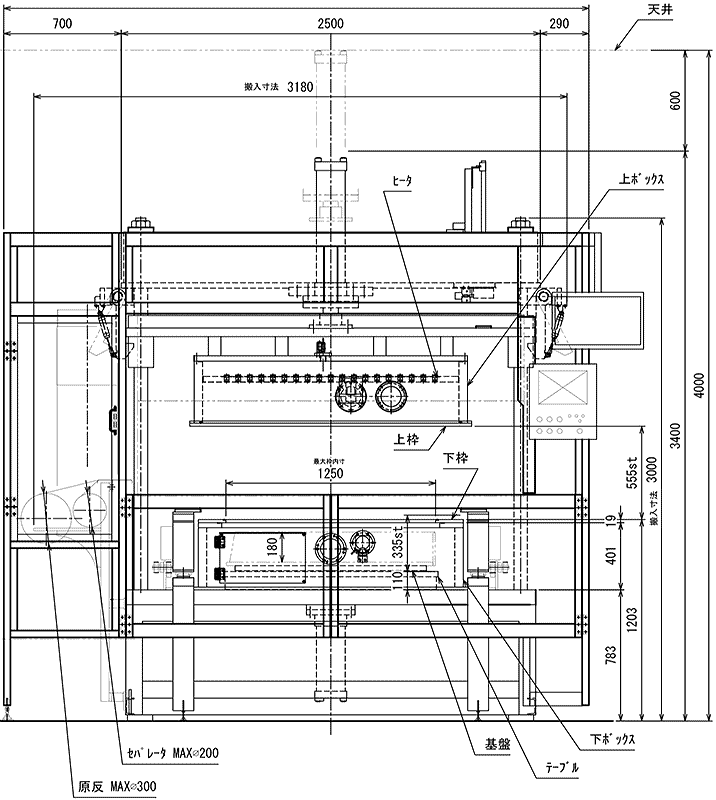

概略図面
※本図面は概略図面ですので、詳細設計に於いて寸法及び構造を変更する場合があります。
また、真空ポンプや油圧ニットなどの設置場所が必要になります。
この成形機は当社にも設置しておりますので、当社にて開発・試作・量産（受託加工）が可能です
