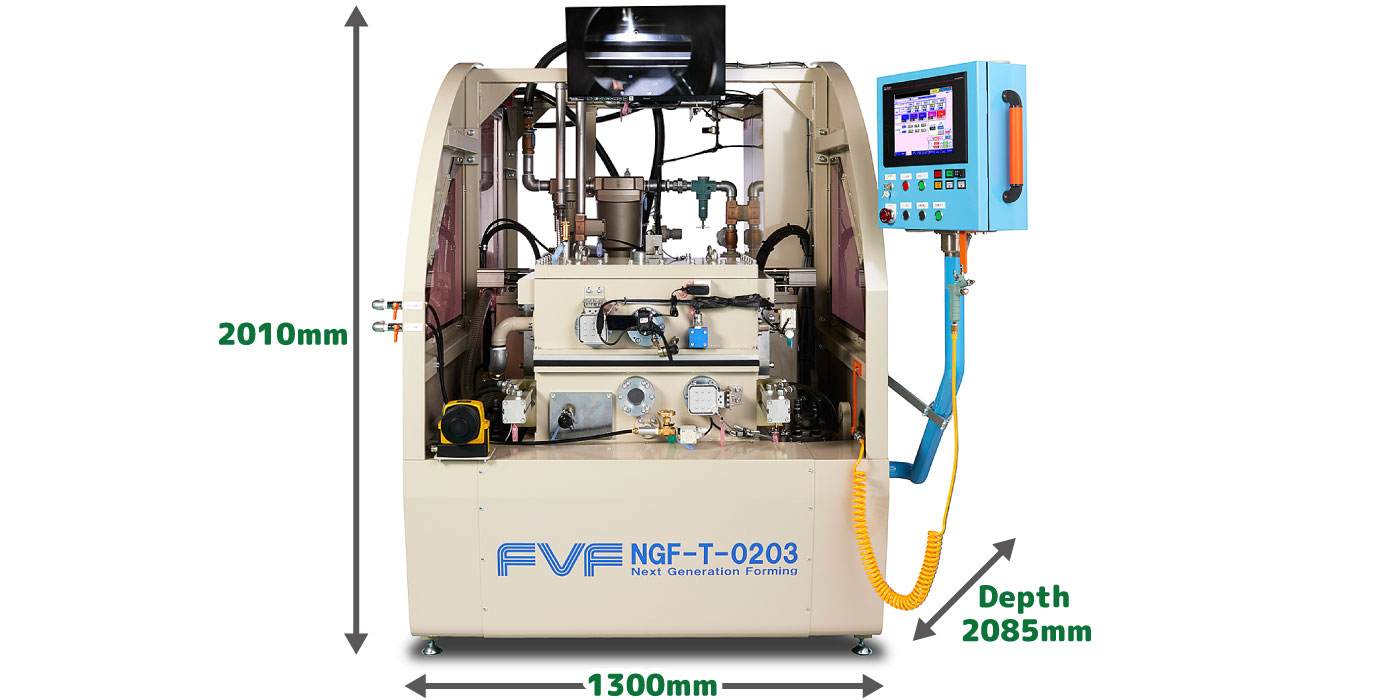

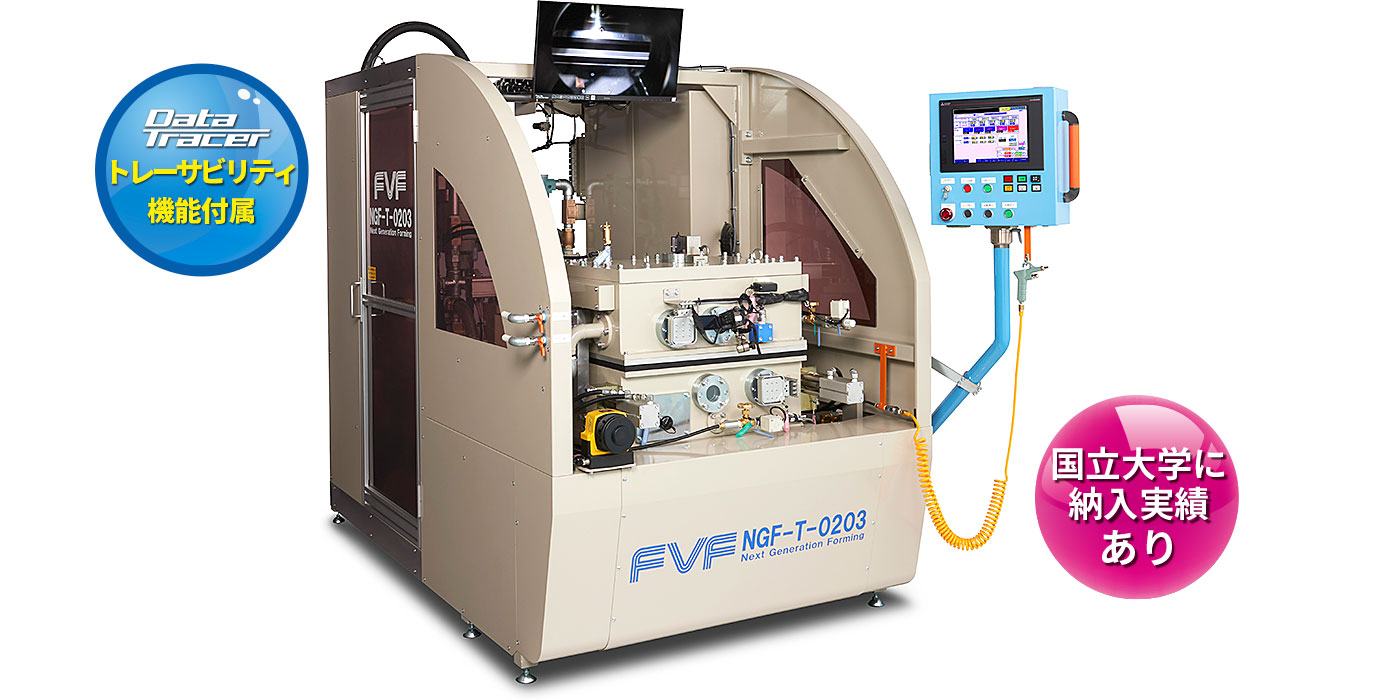

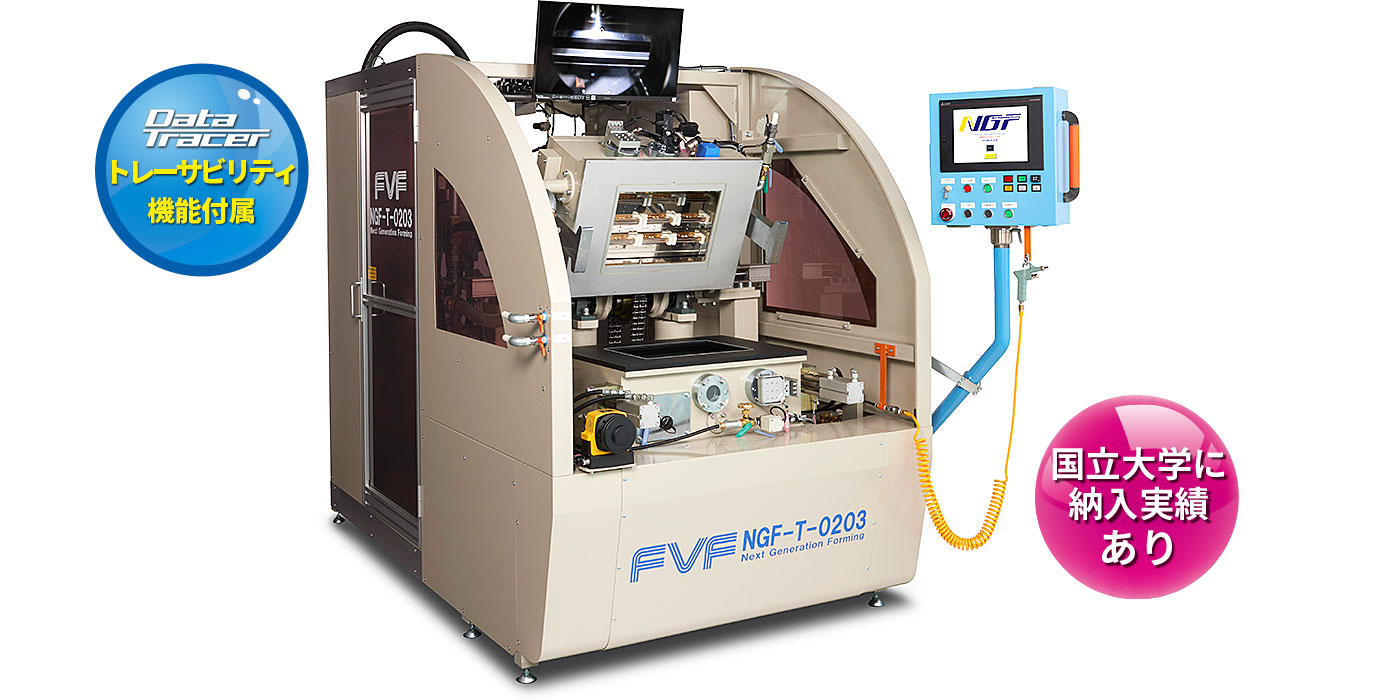

研究室にも設置できるコンパクトサイズTOM成形機【NGF-T-0203】

1．コンパクトサイズ

研究室にも設置が可能なコンパクトサイズ。国立大学に納入実績があります。
2．トレーサビリティ機能付き

成形データの記録や解析を行うことで原因追跡が可能になります。
3．充実した安全機能

安全センサーやモニタなど充実した安全機能で、女性でも安心して操作できます。
4．クリーンスポット化可能

成形機の環境をクリーン化するクリーンスポットもご提供可能です。また、操作盤・モニタはクリーンスポット外への設置も可能です。
※クリーンスポット化はオプション仕様になります

設備紹介動画

再生時間：1分28秒 ※ナレーションなし。無音でもご覧頂けます。

・枠内寸	250 x 370mm
・使用フィルム寸法	297 x 420（A3サイズ）
・最大製品高さ	100mm（受け治具含む）
・最大製品重量	30kg（受け治具含む）
・最大圧空圧力量	0.196MPa
・フィルム加熱ヒータ	0.3kW x 12本＝3.6kW
・真空ポンプ	1.5kW
・油圧ユニット	2.8kW
・総電気容量	8.65kW（コンプレッサ、金型温調機除く）
・オプション	・リモートコントロール（モニタ、操作盤をクリーンスポットの外へ設置可）・クリーンスポット

※その他、詳細仕様につきましてはお問い合わせください
本仕様は性能向上などの為に予告なく変更する場合があります

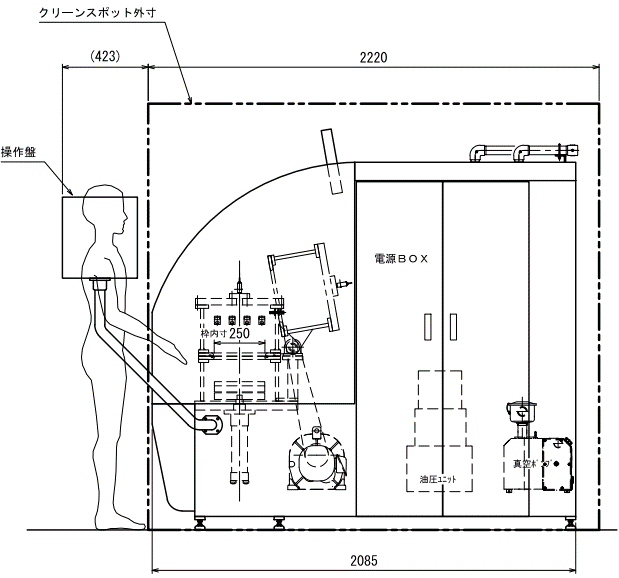

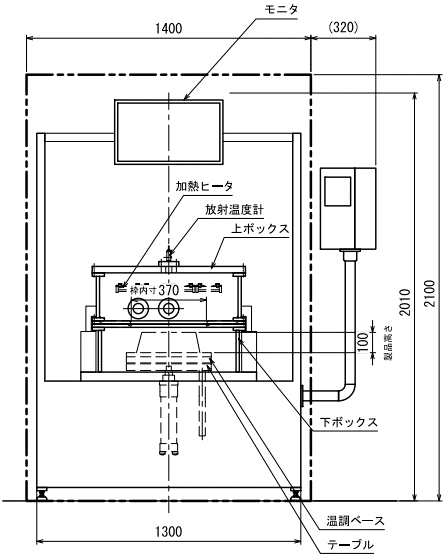

※本図面は概略図面ですので、詳細設計に於いて寸法及び構造を変更する場合があります。
また、真空ポンプや油圧ニットなどの設置場所が必要になります。

この成形機は当社にも設置しておりますので、当社にて開発・試作・量産（受託加工）が可能です
