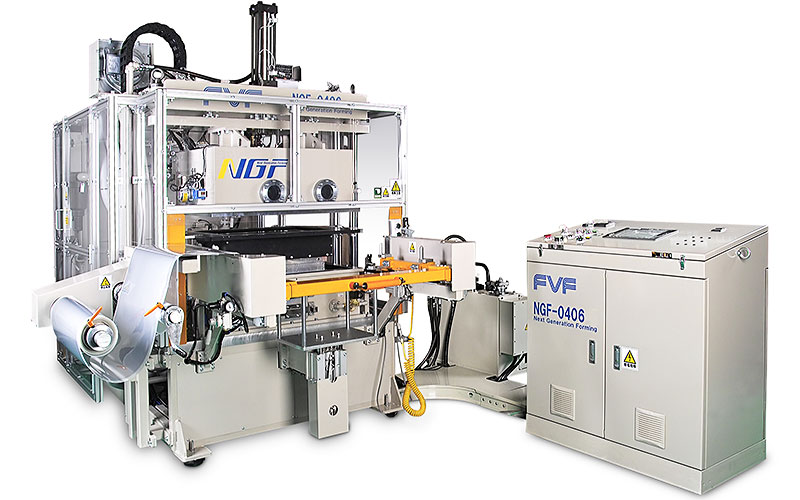

フィルム開発や小物生産にオススメ《小型》TOM成形機 【NGF-0406-S】
-
1．フィルム開発にオススメなサイズ
最大枠内寸法550x1250mmとA2サイズ強、最大使用フィルム寸法はB2サイズ弱になります -
2．コンパクトサイズ
少量多品種の生産に向いています -
3．トレーサビリティ機能（オプション）
データ記録・解析で原因追跡に活用できます -
4．リモートメンテナンス機能（オプション）で作業効率大幅アップ
遠隔操作でPLCやタッチパネルの内部状況を確認し、不具合原因の特定を行います
仕様
| ・最大枠内寸法 | 450 x 650mm |
|---|---|
| ・最大使用フィルム寸法 | 500 x 700mm ※枠を交換すれば最大以下のフィルムサイズも使用可能です（オプション） |
| ・最大製品高さ | 85mm （受け治具含む） |
| ・最大製品重量 | 30kg （受け治具含む） |
| ・最大圧空圧力量 | 0.196MPa |
| ・フィルム加熱ヒータ | 0.3kW x 21本＝8.1kW |
| ・真空ポンプ | 5.5kW |
| ・油圧ユニット | 5.0kW |
| ・総電気容量 | 10.9kW （コンプレッサ、金型温調機除く） |
| ・その他 | ・上ボックス油圧シリンダ駆動 ・下テーブル油圧シリンダ駆動 ・加熱ヒータ近赤外線ヒータ ・シート表面温度測定装置付き |
※その他、詳細仕様につきましてはお問い合わせください
本仕様は性能向上などの為に予告なく変更する場合があります

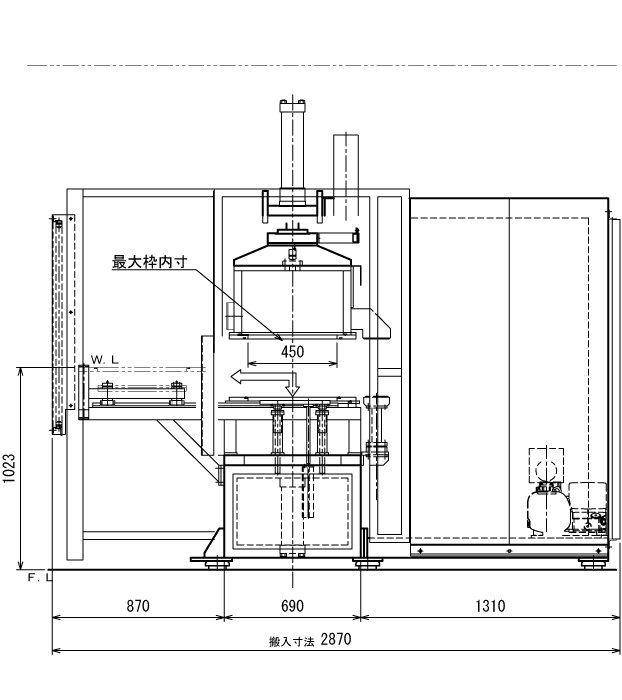

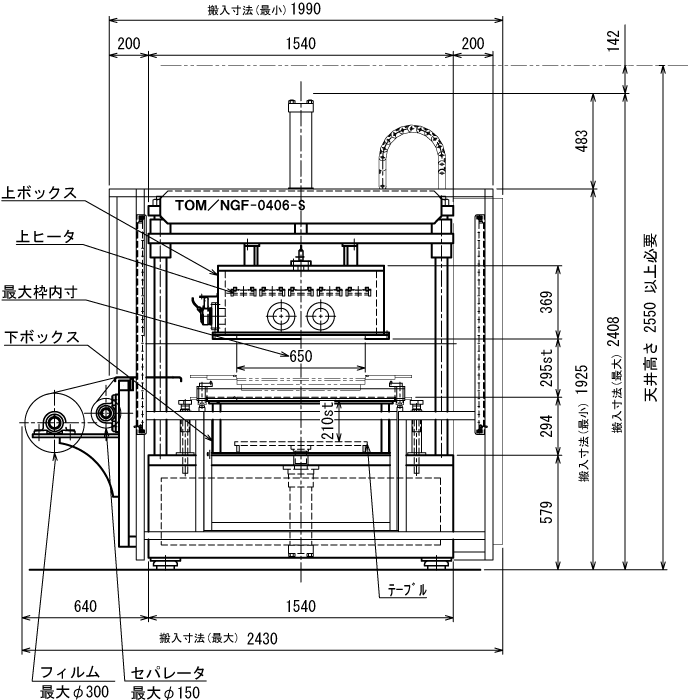

概略図面
※本図面は概略図面ですので、詳細設計に於いて寸法及び構造を変更する場合があります。
また、真空ポンプや油圧ニットなどの設置場所が必要になります。
この成形機は当社にも設置しておりますので、当社にて開発・試作・量産（受託加工）が可能です
