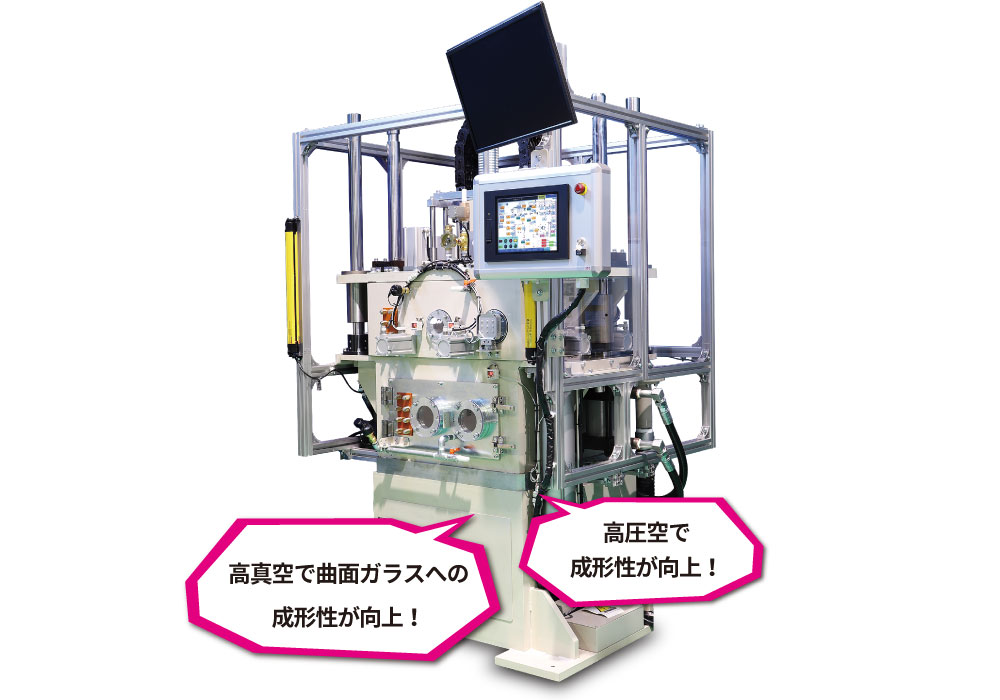

高真空！高圧空！TOM成形機 NGF-0203-PW
-
1．高真空（25Pa以下）により、エア溜まりが解決
-
2．高圧空（0.5MPa）により、伸びにくいフィルムの成形が可能
-
3．上テーブル及びサイドテーブルを使用し、上からや側面からのプラグアシスト成形が可能
-
4．上下ヒータ加熱により、加熱温度の高い成形材料も成形可能
-
5．下ヒータに放射温度計を設置し、フィルム下面の温度測定が可能

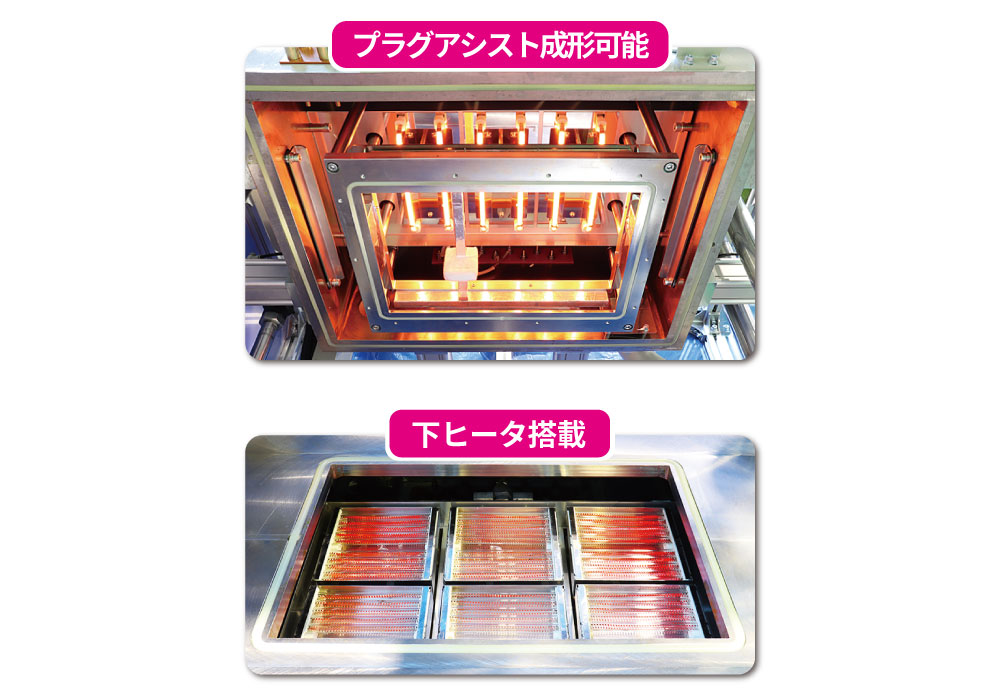

プラグアシスト成形が可能

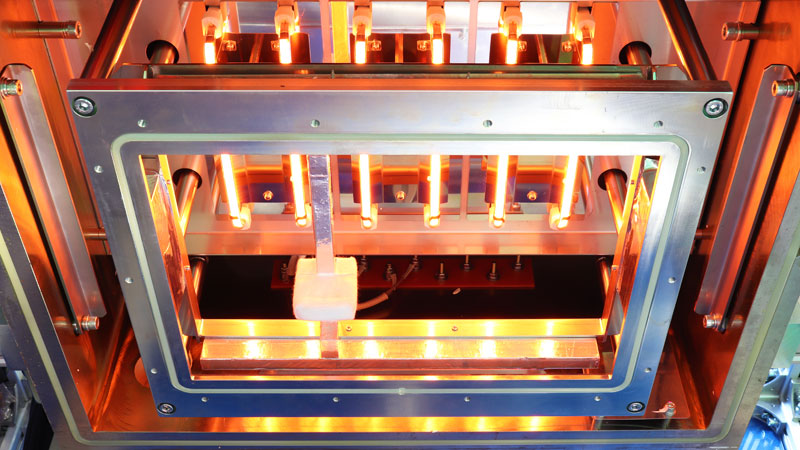

上テーブル及びサイドテーブルを使用し、上からや側面からのプラグアシスト成形が可能です。従来機以上にフィルムシワ発生を抑え、フィルムの伸びを少なくしての巻き込みが可能です。
下ヒータ搭載

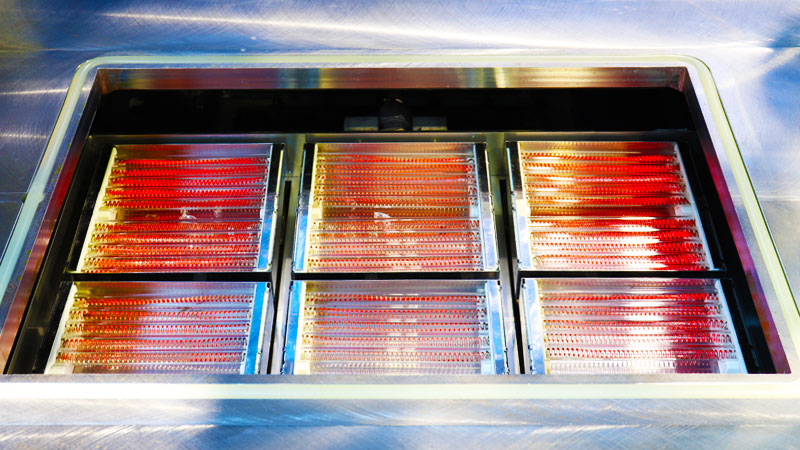

従来機は上ヒータのみの片面加熱でしたが、上下からのヒータ加熱により加熱温度の高い成形材料も成形可能です。またフィルム加熱時間の短縮も図れます。
仕様
| ・最大枠内寸法 | 250 x 370mm |
|---|---|
| ・最大使用フィルム寸法 | 297 x 420mm（A3サイズ） |
| ・最大製品高さ | 100mm （受け治具含む） |
| ・最大製品重量 | 50kg （受け治具含む） |
| ・最大圧空圧力量 | 0.5MPa |
| ・フィルム加熱用下ヒータ | 0.4kW x 6本 = 2.4kW |
| ・フィルム加熱用上ヒータ | 0.4kW x 6本 = 2.4kW |
| ・真空ポンプ | 7.5kW |
| ・メカニカルブースター | 3.0kW |
| ・油圧ユニット | 5.5kW |
| ・温調ベース | 1.4kW |
| ・総電気容量 | 22.2kW （コンプレッサ除く） |
※その他、詳細仕様につきましてはお問い合わせください
本仕様は性能向上などの為に予告なく変更する場合があります

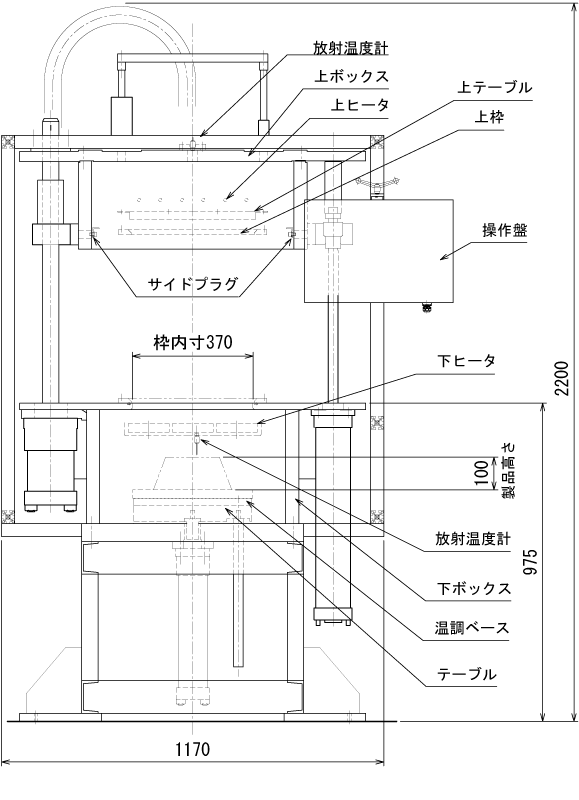

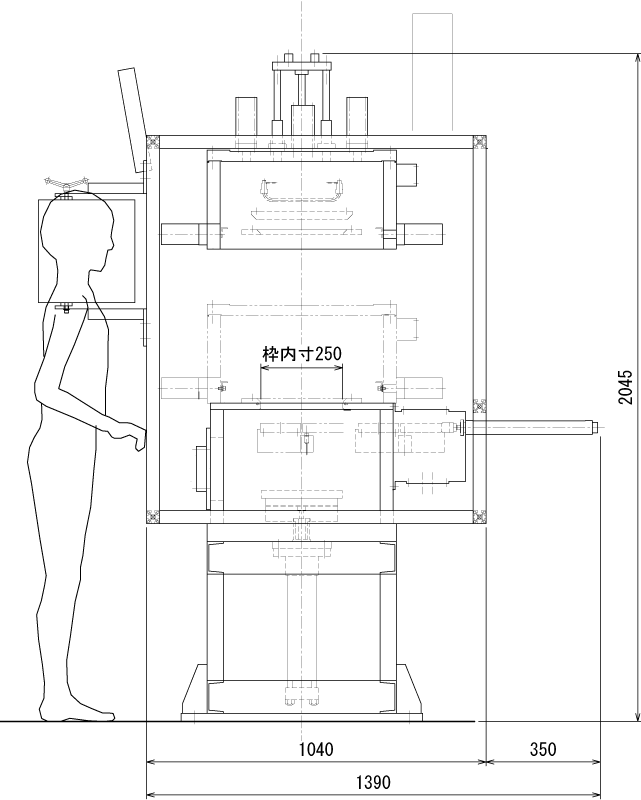

概略図面
※本図面は概略図面ですので、詳細設計に於いて寸法及び構造を変更する場合があります。
また、真空ポンプや油圧ニットなどの設置場所が必要になります。
この成形機は当社にも設置しておりますので、当社にて開発・試作・量産（受託加工）が可能です
