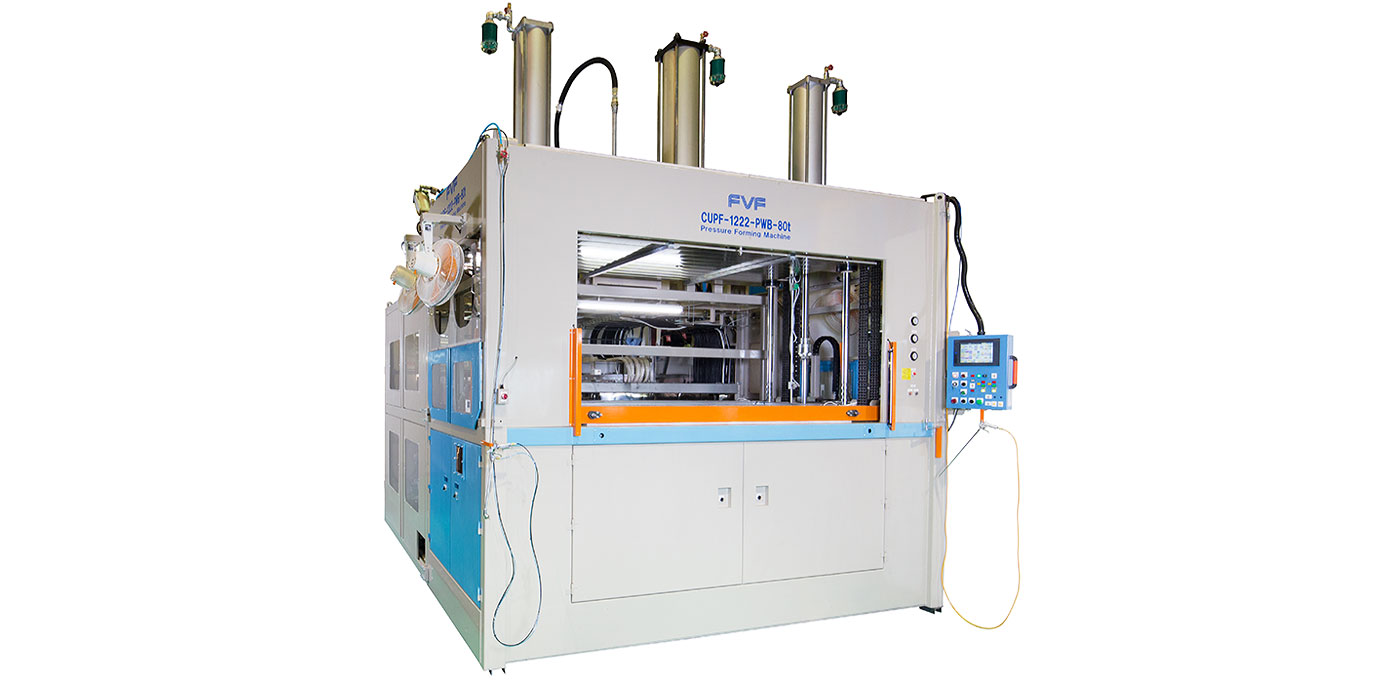

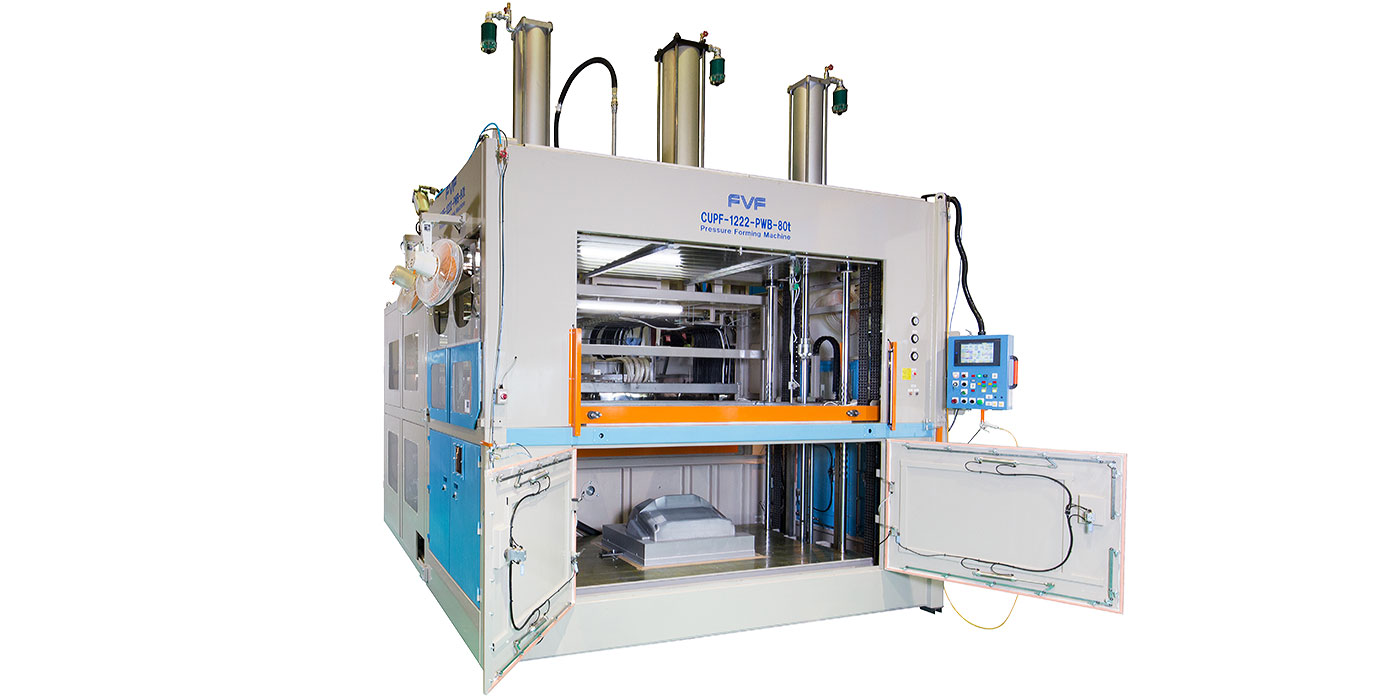

低床式 真空・圧空成形機 【CUPF-1222-PWB-80t】
-
1.上下ヒータ駆動はスイングレバーモータ方式を採用、動作時間は驚きの2秒
-
2.操作盤はカラータッチパネル画面によるデータ記憶式
機械動作タイマデータ、上下ヒータ制御共100パターン記憶
-
3.上下テーブルはサーボモータ駆動により従来機より高速に
-
4.中赤外線カーボンヒータ搭載
オン・オフの反応が非常に早く、従来ヒータより67%省エネ
真空・圧空成形機 紹介動画
再生時間:3分17秒 ※ナレーションがあります仕様
・成形方式 | 真空圧空成形 |
---|---|
・成形材料 | カット板熱可塑性シート(厚さ 0.1mm~5.0mm) |
・許容最大型高さ(型台含む) | 上テーブル取付600mm,下テーブル取付550mm |
・型締力 | 最大80トン |
・最大枠内寸法 | 最大1200mm× 2200mm(前後×左右) |
・上テーブル昇降ストローク: | 1000mm |
・下テーブル昇降ストローク | 970mm |
・常用圧力 | 0.5~0.7MPa |
※その他、詳細仕様につきましてはお問い合わせください
本仕様は性能向上などの為に予告なく変更する場合があります
概略図面

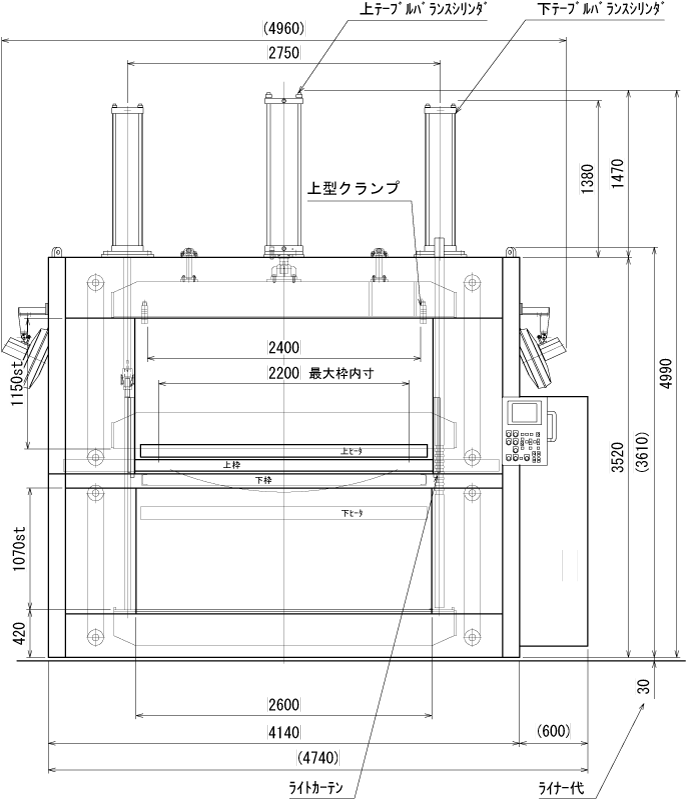

![CUPF-1222-PWB-80tの外形図(正面)](images/cupf-1222-80t-drawing_01.png)

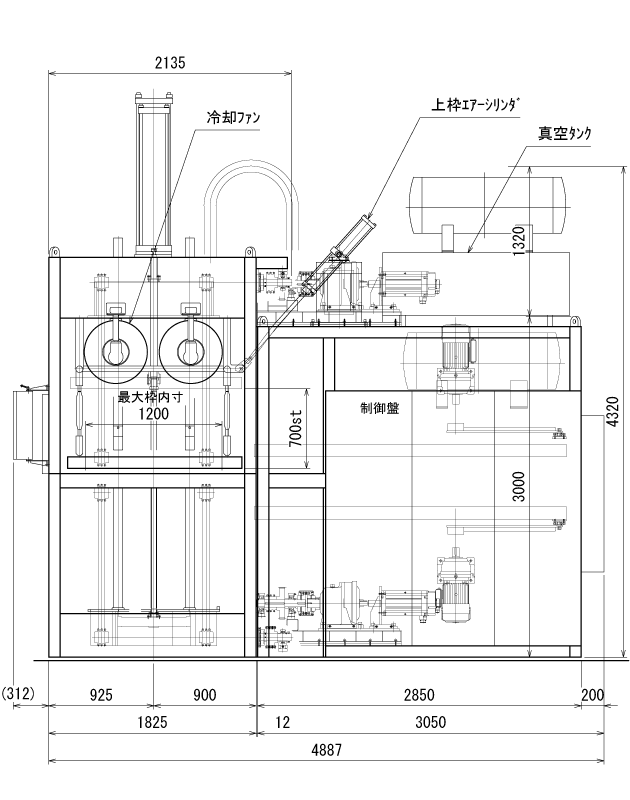

![CUPF-1222-PWB-80tの外形図(側面)](images/cupf-1222-80t-drawing_02.png)
※本図面は概略図面ですので、詳細設計に於いて寸法及び構造を変更する場合があります。
また、真空ポンプや油圧ニットなどの設置場所が必要になります。
当社にも大型の真空・圧空成形機は設置しておりますので、当社にて開発・試作・量産(受託加工)が可能です
