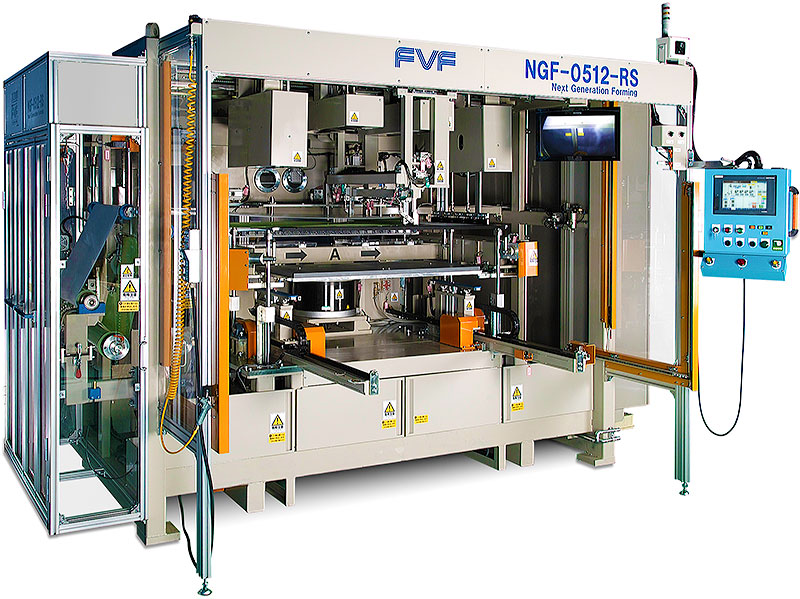

量産性能に優れたロータリー式《中型》TOM成形機 【NGF-0512-RS】

量産性能に優れたロータリー式TOM成形機 【NGF-0512-RS-S】

TOM成形設備紹介動画

再生時間:5分3秒 ※ナレーションがあります

仕様

・最大枠内寸法 550 x 1250mm
・最大使用フィルム寸法 600 x 1310mm ※枠を交換すれば最大以下のフィルムサイズも使用可能です(オプション)
・最大製品高さ 180mm (受け治具含む)
・最大製品重量 200kg (受け治具含む)
・最大圧空圧力量 0.196MPa
・フィルム加熱ヒータ 24.0kW (0~100%出力制御可能)
・真空ポンプ 7.5kW x 4台 = 30.0kW
・総電気容量 68.5kW (コンプレッサ、金型温調機除く)
・その他 ・上ボックス油圧シリンダ駆動 ・下テーブル油圧シリンダ駆動 ・加熱ヒータ近赤外線ヒータ ・シート表面温度測定装置付き ・基板搬送ロータリタイプ ・フィルム自動供給装置付き

※その他、詳細仕様につきましてはお問い合わせください
本仕様は性能向上などの為に予告なく変更する場合があります

概略図面

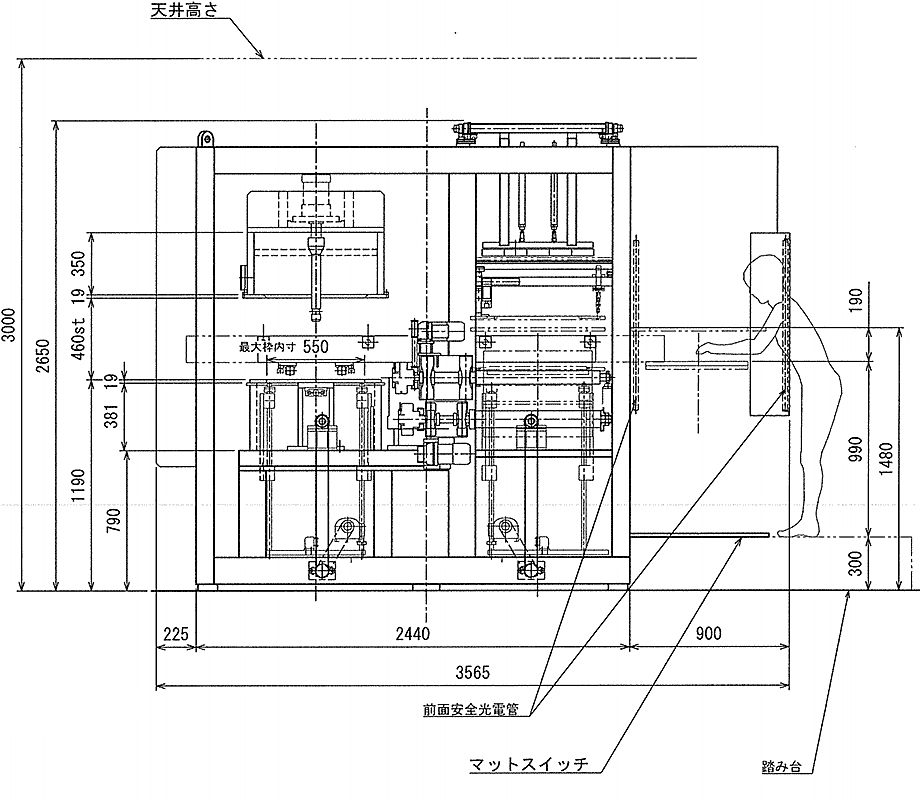

側面
TOM成形サンプル_住宅外壁パネル

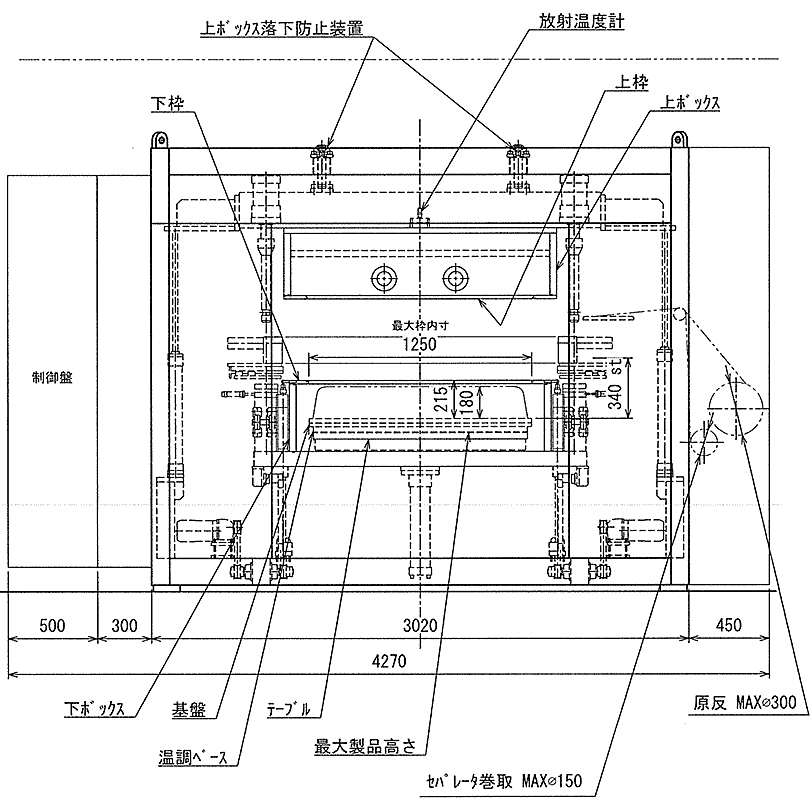

正面
TOM成形サンプル_内装装飾パネル

※本図面は概略図面ですので、詳細設計に於いて寸法及び構造を変更する場合があります。
また、真空ポンプや油圧ニットなどの設置場所が必要になります。

この成形機は当社にも設置しておりますので、当社にて開発・試作・量産(受託加工)が可能です
